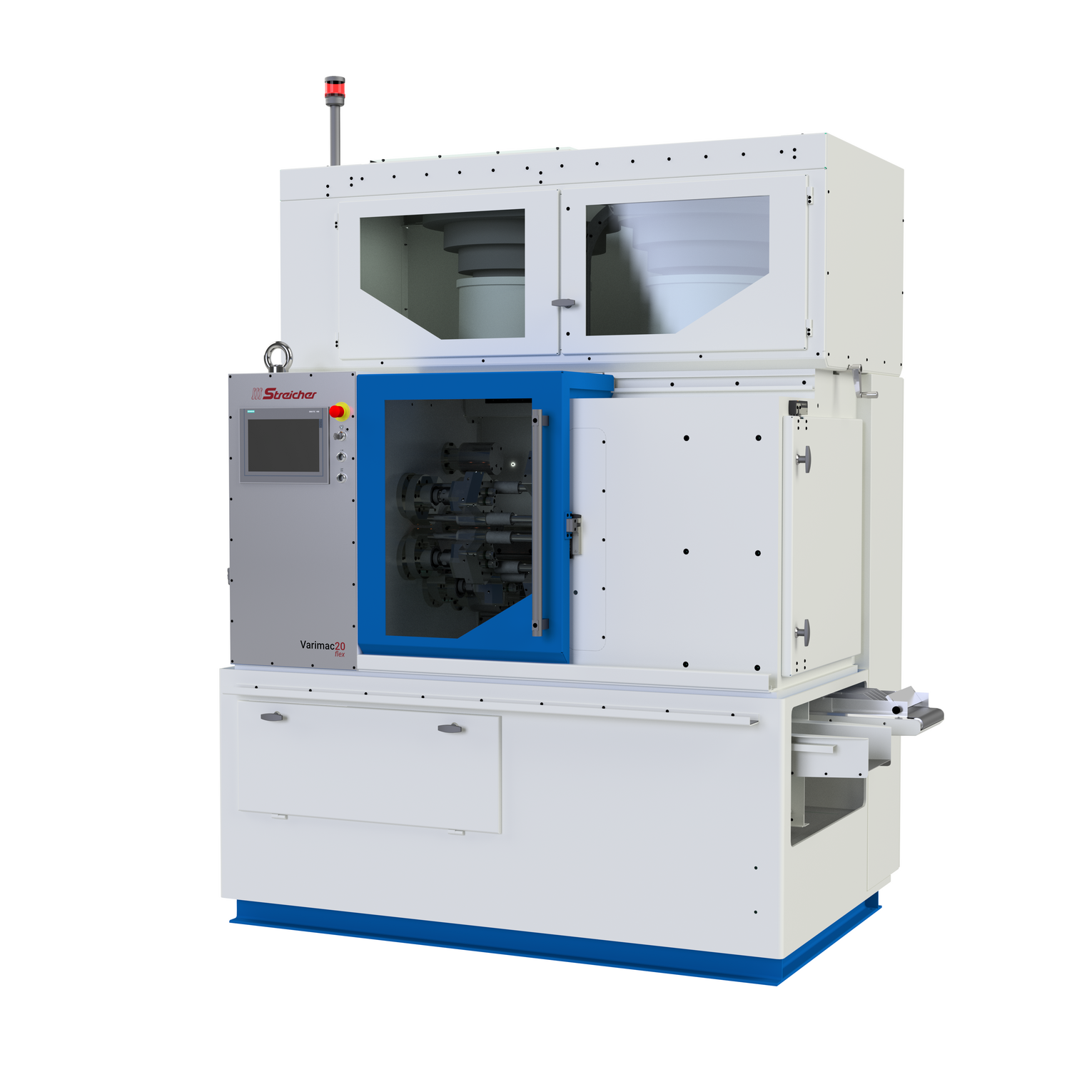

Schalttellerautomat VARIMAC 20flex
Universell für alle Muttern
Die VARIMAC 20flex ist das neueste Produkt aus dem Hause Streicher, entwickelt auf Basis umfangreicher Kundenanforderungen und Erfahrungen. Diese innovative Maschine bietet mehrere Spindeln für front- und rückseitige Bearbeitung und vereint alle Vorzüge und Optionen der bewährten Varimac 20. Die Varimac 20flex überzeugt durch ihre durchdachte Konstruktion mit ergonomischer Bedienung und intuitiver Benutzeroberfläche. Dank leistungsstarker Servosynchronantriebe lassen sich Drehzahlen individuell anpassen, während gespeicherte Fahrprogramme eine hohe Wiederholgenauigkeit von 0,01 mm gewährleisten.
Beschreibung
Effiziente und präzise Gewindebearbeitung mit der Varimac 20flex
Mit bis zu 10 Bearbeitungsspindeln ermöglicht die Maschine eine Vielzahl von Bearbeitungsschritten – wie Bohren, Gewinden, Senken, Fasen, Reiben, Prüfen Planfräsen uvm. – in nur einem Durchlauf. Ein intelligentes Spann- und Transportsystem sorgt für präzise und effiziente Abläufe, während Bohrerbruchkontrolle und Drehmomentüberwachung höchste Prozesssicherheit garantieren.
Zusätzliche Features wie eine optionale Schallschutzhaube, automatische Teilezuführung, effiziente Kühlmittelaufbereitung und moderne Späneentsorgung tragen zur Langlebigkeit und Produktivität bei. Durch Fernwartung und Betriebsdatenerfassung lässt sich die Maschine optimal in moderne Produktionsprozesse integrieren.
Vorteile der Varimac 20flex
- Variable Bearbeitungsmöglichkeiten in einem Maschinendurchlauf ein- oder doppelspindelig:
- Linke Maschinenseite:
- Vorbohren - Fertigbohren - Gewinde formen oder schneiden
- Bohren - Reiben - Gewinde formen oder schneiden
- Reiben - Gewinde formen oder schneiden - Gewinde prüfen
- Bohren - Gewinde formen oder schneiden - Gewinde prüfen
- Sechs mal simultan Gewinde formen oder schneiden für maximale Teileausbringung
- Sechs mal simultan bohren für maximale Teileausbringung
- Rechte Maschinenseite:
- Bohren - Versenken
- Fasen - Plan fräsen
- Stufenbohren - Versenken
- Bohren - Gewinde formen oder schneiden
- Linke Maschinenseite:
- Sackloch- und Durchgangsgewindebohrung
- Geordnete Ausbringung der Arbeitsspindeln auf einem bis zu 6- spurigem Förderband
- Lärm- und ölnebelreduzierte Konstruktion
- Exakte Steigungsvorgabe durch Leitpatrone
- Höchste Qualität der hergestellten Gewinde
- Wiederholgenauigkeit 0,01mm
- Taumelschlaggenauigkeit unter 0,03mm
- Optimale Werkzeugstandzeiten und gleich bleibende Gewindequalität durch Drehmomentüberwachung
- Hohe Verfügbarkeit und Produktivität durch kurze Rüstzeiten
- Keine Wartung mechanischer Teile dank Ölbad- bzw. Zentralschmierung oder auf Lebensdauer geschmiert
- Schutz von Mensch und Maschine durch mechanische und elektrische Sicherheitseinrichtungen
- Lange Werkzeugstandzeiten und minimaler Maschinenverschleiß durch effiziente Kühlmittelaufbereitung und -filtration
- Ein weites Teilespektrum der Rohlinge mit unterschiedlichsten Formen kann bearbeitet werden
- Ergonomische Bedienung
Technische Daten Varimac-Serie
| Maschine | Varimac 10 | Varimac 20 Einspindel | Varimac 20 Doppelspindel | Varimac 20 flex Einspindel | Varimac 20 flex Doppelspindel | Varimac 30 Einspindel | Varimac 30 Doppelspindel |
|---|---|---|---|---|---|---|---|
| Gewindeabmessung | M4 - M12 1/8” - 1/2” | M4 - M20 (M30 x 2) 1/4” - 3/4” | M2 - M16x1,5 1/4” - 1,2'' | M4 - M20 (M30x2) 1/4” - 3/4” | M2 - M16x1,5 1/4” - 1,2'' | M16 - M33 (M64x2) 5/8” - 1.3/4'' | M16 - M20 (M64x2) 5/8” - 3/4” |
| Spindelzahl | 1 | 1 | 2 | 3 | 6 | 1 | 2 |
| max. Teileaußendurchmesser | 25 mm | 50 mm | 32 mm | 50 (100) mm | 32 mm | 80 mm | 36 mm |
| max. Teilelänge | 70 mm | 70 mm | 50 mm | 70 mm | 50 mm | 100 mm | 60 mm |
| Antriebsleistung Spindelmotor | 5,7 kW | 8 kW | 8 kW | 8 (13,2) kW | 8 (13,2) kW | 20,3 kW | 20,3 kW |
| Drehzahlbereich | 0 - 4.000 Upm | 0 - 2.000 Upm | 0 - 4.200 Upm | 0 - 2.000 Upm | 0 - 4.200 Upm | 0 - 1.400 Upm | 0 - 3.000 Upm |
| Max. Ausbringungsmenge | 3.600 Stk/Std | 3.000 Stk/Std | 6.000 Stk/Std | 3.000 Stk/Std | 6.000 Stk/Std | 1.200 Stk/Std | 1.400 Stk/Std |
| Kühlmittelvorrat | 150 l | 150 l | 150 l | 300 l | 300 l | 180 l | 180 l |
| Gewicht netto mit Zuführgerät | 1.900/2.180 kg | 1.900/2.180 kg | 3.200/2.800 kg | 3.200/3.800 kg | 3.200/3.800 kg | 3.200/3.600 kg | 3.200/3.600 kg |
| Abmessungen mit Zuführgerät (L x B x H) | 2.100 x 980 x 1.900 mm | 2.100 x 980 x 1.900 mm | 2.100 x 980 x 1.900 mm | 2.250 x 1.352 x 2.480 mm | 2.250 x 1.352 x 2.480 mm | 2.700 x 1.165 x 1.540 mm | |
| Steuerung der Maschine | ET200SP Siemens | ET200SP | ET200SP | ET200SP | ET200SP | ET200SP | ET200SP |
